Tiefziehteile

Tiefziehtechnologie von Vogt

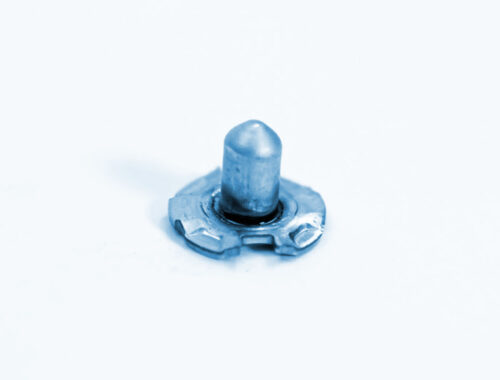

Tiefziehteile aus Metall

Tiefziehteile aus Metall werden durch spanlose Umformung von flachen Blechzuschnitten und anderen Rohmaterialien (Bandmaterial) zu dreidimensionalen Hohlkörpern mit komplexen Geometrien gefertigt. Dieses Verfahren ermöglicht die präzise Herstellung von Bauteilen aus Materialien wie Stahl, Edelstahl, Aluminium und anderen Metallen, die in Branchen wie dem Maschinenbau und der Automobilindustrie, aber auch in den Bereichen Consumer und Pharma eingesetzt werden. Als erfahrener Hersteller von Tiefziehteilen bietet Vogt neben der Produktion der Tiefziehteile auch umfassende Serviceleistungen wie die Baugruppenmontage für maßgeschneiderte Endprodukte an.

Tiefziehteile herstellen

Sie interessieren sich für Tiefziehteile?

Kontakt aufnehmen
Prospekt bestellen
Angebot anfragen

Tiefziehteile – FAQ

Grundsätzlich bezeichnet Tiefziehen die Umformung einer flachen Geometrie in einen Hohlraum - es werden "tiefgezogene Töpfe" (Tiefziehteile) aus dem Material geformt. In der Kunststoff-Industrie werden beispielsweise Joghurtbecher durch die Tiefziehtechnologie aus Polymeren hergestellt. Vogt Stanzteile fertigt tiefgezogene Bauteile aus Metallblech, also Edelstahl, Aluminium und nahezu allen Metallen. Das Verfahren eignet sich insbesondere für die Fertigung in Großserie.

Ein zugeschnittenes Blech, auch Ronde genannt, wird mittig auf der Ziehmatrize positioniert und vom Niederhalter fixiert. Anschließend zieht ein Stempel (Ziehstempel) die Ronde durch die Matrizenöffnung, wobei sich der Außendurchmesser des Metallzuschnitts schrittweise verringert, bis der gewünschte Hohlkörper (das Tiefziehteil) geformt ist. Das Verfahren basiert darauf, ein flaches Blech in einen Hohlkörper mit offener Seite zu verwandeln. Bereits gezogene Hohlkörper können durch weiteres Tiefziehen in ihrem Querschnitt weiter verändert werden. Für die präzise Fertigung der Tiefziehteile spielen neben den eingesetzten Maschinen und Werkzeugen auch umfangreiche Erfahrung und Fachwissen eine entscheidende Rolle.

Beim klassischen Tiefziehen von Metallen fließt stets Material nach, wodurch die Wandstärke der Tiefziehteile unverändert bleibt. Da die Fließeigenschaften des verwendeten Werkstoffs eine entscheidende Rolle spielen, ist nicht jedes Metall gleichermaßen für dieses Verfahren geeignet. Vorwiegend kommen verschiedene Stahlsorten sowie Aluminium zum Einsatz. Um die gewünschte Wandstärke der Tiefziehteile zu gewährleisten, ist besonders bei tiefen Geometrien eine umfangreiche Analyse der Umformung notwendig. Dabei besteht die Möglichkeit, dass sich das Material im Bodenbereich verdickt, während es an den Seitenwänden dünner wird. Gleichzeitig müssen Faltenbildung und Risse vermieden werden. Die Herstellung qualitativ hochwertiger Tiefziehteile hängt daher maßgeblich von einer optimalen Kräfteverteilung beim Pressen ab. Der Ziehteile-Hersteller berücksichtigt hierbei eine Vielzahl von Parametern, um eine gleichbleibend hohe Qualität zu gewährleisten, darunter:



  • Materialeigenschaften des Werkstoffs
  • Tiefzieh- und Niederhaltekraft
  • Ziehverhältnis

Maßgeblich für die Materialauswahl ist die Fließeigenschaft des Werkstoffs. Als Hersteller von Ziehteilen verarbeiten wir alle gängigen Werkstoffe für die Produktion unserer Tiefziehteile: Stahl, Edelstahl, Aluminium, Kupfer, Messing und weitere NE-Metalle.

Tiefziehteile aus der Serienfertigung werden in nahezu allen Branchen verwendet:  in der Automobilindustrie als Karosserie- und Elektronikkomponenten, im Maschinenbau und der Elektroindustrie für Gehäuse, im Bereich Pharma für medizinische Geräte oder Instrumente. Für die Consumer-Branche fertigt Vogt Gehäuse für Navigationssysteme, Blechabschirmrahmen oder auch Kontaktbleche für Navigationselektronik. Durch die effiziente Technik lassen sich komplexe Bauteile aus Metall effizient herstellen.

Hochwertige Tiefziehteile für Automobil, Elektro, Pharma und die Consumer-Branche – unkompliziert mit Vogt

Als erfahrener Hersteller von Zieh- und Stanzteilen sind wir seit über 30 Jahren in der Umformtechnik tätig und Spezialist für Tiehfziehteile. Unser Leistungsspektrum umfasst die Konstruktion und den Bau von Werkzeugen und Betriebsmitteln zur Produktion von Tiefziehteilen. Diese werden in präzisen und anspruchsvollen Fertigungsschritten hergestellt. Dank modernster Messtechnik zur Prozesskontrolle liefern wir Produkte, die höchsten Qualitätsstandards gerecht werden.



Unsere Kernkompetenz:

Als Spezialist für Tiefziehteile begleiten wir unsere Kunden durch den gesamten Produktentwicklungsprozess. Schon in der Entwicklungsphase bieten wir Unterstützung mit Machbarkeitsstudien und Berechnungen des Umformverhaltens. In der Produktion ermöglichen kurze Rüstzeiten eine flexible Fertigung, sodass wir sowohl kleinere Stückzahlen ab einigen Zehntausend als auch große Serien bis in den Millionenbereich effizient herstellen können. In unserer Produktion bei der Firma Vogt steht eine breite Auswahl an Pressen für die Teileherstellung zur Verfügung. Wir fertigen mit Hydraulikpressen, Exzenterpressen sowie kleineren Einlegepressen und bieten dabei folgende Kapazitäten:

  • Presskräfte von 50 t bis 400 t
  • Blechdicken von 0,2 mm bis 5 mm
  • Coilbreiten bis maximal 600 mm



Unser Service:

Auf Wunsch übernehmen wir gerne die anschließende Montage und sorgen für eine platzsparende sowie sichere Verpackung Ihrer Tiefziehteile. Wir sorgen auch gerne für die termingerechte Lieferung Ihres Auftrages. Profitieren Sie von unserem Rundum-Sorglos-Paket:

  • Know-how im Bereich Metall Tiefziehteile
  • Machbarkeitsstudien
  • Kurze Rüstzeiten
  • 10.000 Ziehteile/Jahr – Millionenstückzahlen
  • Nachbearbeitung und Oberflächenbearbeitung der Metall Ziehteile
  • Baugruppenmontage
  • Verpackung
